Mit jelent a PA6? Poliamid 6 magyarázata

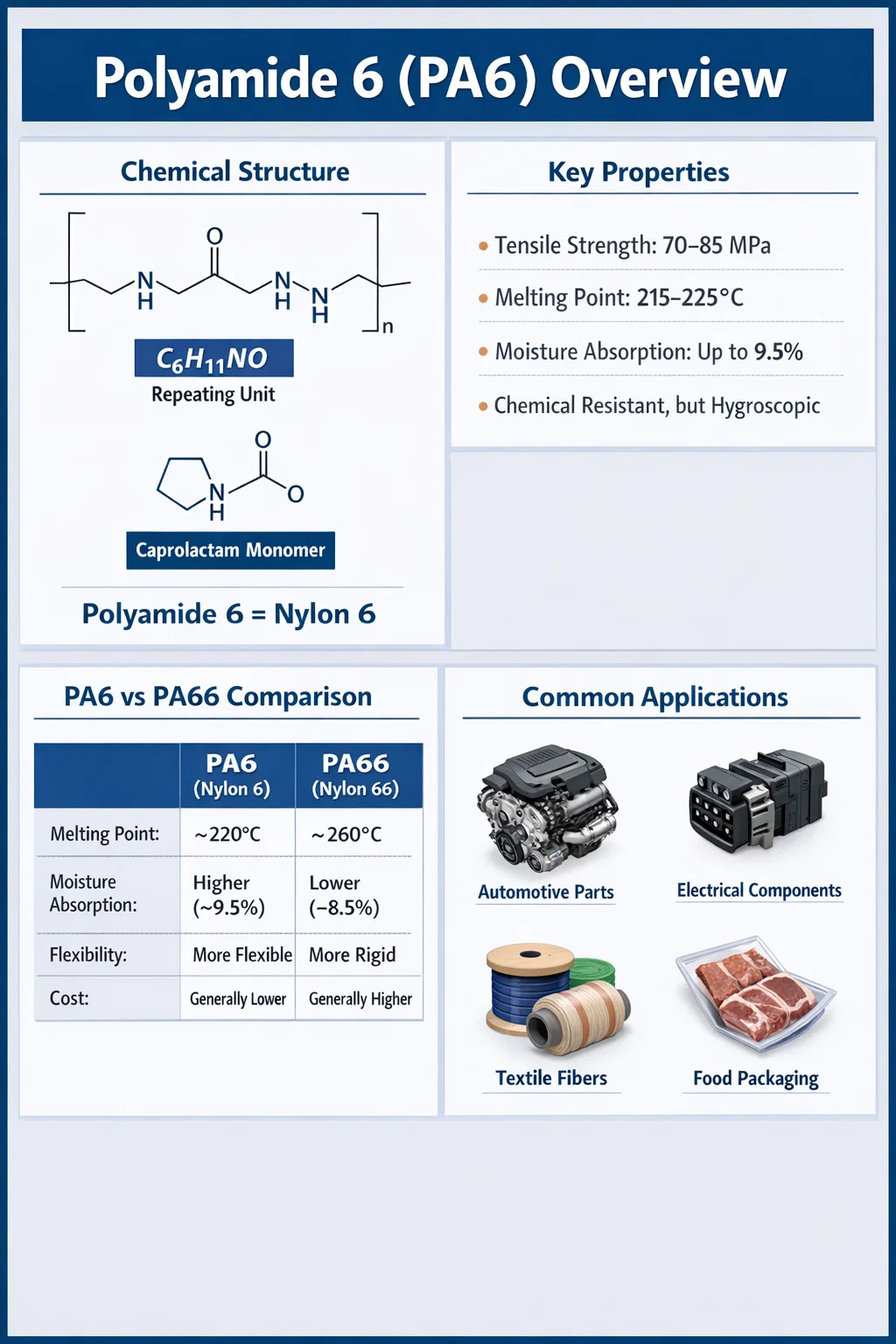

Mit jelent a PA6?

PA6 jelentése Poliamid 6 , egy félkristályos hőre lágyuló polimer, amelyet a kaprolaktám gyűrűnyitó polimerizációjával állítanak elő. A szélesebb nejloncsaládba tartozik, és a világ egyik legszélesebb körben használt műszaki műanyaga. A "6" a kaprolaktámból (C6H11NO) származó ismétlődő monomer egység hat szénatomjára utal. A PA6-ot általában Nylon 6-nak is nevezik, és mindkét kifejezés ugyanazt az alapanyagot írja le.

Ipari és műszaki környezetben a PA6 és a Poliamid 6 felcserélhetően használatos. A műszaki adatlapokon PA6-ként, a kereskedelmi terméklistákon Nylon 6-ként, és néha polikaprolaktámként a tudományos irodalomban találja. A címkétől függetlenül ezek a nevek ugyanazt a polimer vázszerkezetet jelentik, amelyet a polimerlánc mentén ismétlődő amidkötések (-CO-NH-) határoznak meg.

Globálisan a Polyamide 6 az egyik leggyakrabban használt mérnöki hőre lágyuló műanyag. Az éves termelési mennyiség meghaladja 4 millió tonna , és az anyag szerves részét képezi az autóipartól az elektronikán át a textil- és élelmiszercsomagolásig. Annak megértése, hogy mit jelent a PA6, csak a kiindulópont – kémiája, teljesítményjellemzői és feldolgozási viselkedése határozza meg, miért vált kereskedelmileg ennyire dominánssá.

A kémia a poliamid mögött 6

A 6-os poliamidot az ε-kaprolaktám, egy gyűrűs amid hidrolitikus gyűrűnyitó polimerizációjával állítják elő. Ez az eljárás alapvetően különbözik a Polyamide 66-tól (PA66), amelyet két különálló monomer – hexametilén-diamin és adipinsav – kondenzációs polimerizációjával állítanak elő. A PA6 egymonomer eredete egyenletesebb és valamivel rugalmasabb láncszerkezetet biztosít a PA66-hoz képest.

A PA6 gerincében ismétlődő amidcsoport (-CONH-) felelős számos kulcsfontosságú jellemzőjéért, többek között:

• Erős intermolekuláris hidrogénkötés, amely hozzájárul a mechanikai merevséghez és a magas olvadásponthoz
• Affinitás a vízmolekulákhoz, ami nedvességabszorpcióhoz (higroszkópossághoz) vezet, ami befolyásolja a méretstabilitást
• Vegyi ellenállás az olajokkal, zsírokkal, üzemanyagokkal és a legtöbb szerves oldószerrel szemben
• Érzékenység erős savakra és bázisokra, amelyek az amidkötést hidrolizálhatják

A 6-os poliamid kristályossági foka jellemzően a 35% és 45% között , a feldolgozási körülményektől függően. A magasabb kristályosság nagyobb merevséggel, szilárdsággal és vegyszerállósággal korrelál, míg az alacsonyabb kristályosság növeli az ütésállóságot és a rugalmasságot. Ez az egyensúly gócképző anyagokkal, hűtési sebességekkel és lágyítási protokollokkal hangolható a gyártás során.

A kereskedelmi forgalomban lévő PA6-minőségek molekulatömege jelentősen változik. A szabványos fröccsöntési minőségek szám szerinti átlagos molekulatömege (Mn) általában a következő tartományba esik. 15 000-40 000 g/mol , míg a szálminőségű és filmminőségű változatok nagyobb molekulatömeget is elérhetnek, hogy megfeleljenek a specifikus szakító- és nyúlási igényeknek.

A PA6 legfontosabb fizikai és mechanikai tulajdonságai

A Polyamide 6 teljesítményprofilja az egyik legsokoldalúbb műszakilag elérhető hőre lágyuló műanyaggá teszi. Az alábbi táblázat összefoglalja a töltetlen, szabványos PA6 jellemző tulajdonságait fröccsöntött (DAM) állapotban:

Az egyik gondos odafigyelést igénylő tulajdonság a nedvességfelvétel. A PA6 felszívja a nedvességet a környezetből, és telítéskor (egyensúlyi nedvességtartalom vagy EMC) a tulajdonságok jelentősen eltolódnak. A szakítószilárdság csökkenhet 20-30% , miközben javul az ütésállóság és a szakadási nyúlás. Ez azt jelenti, hogy a kondicionált állapotban (nedvesen) tesztelt PA6 alkatrészek egészen másképpen viselkednek, mint a közvetlenül fröccsöntés után (száraz) tesztelt azonos alkatrészek. A mérnököknek ezt figyelembe kell venniük a szerkezeti alkalmazások tervezésénél.

Termikus viselkedés

A Polyamid 6 olvadáspontja 220°C körüli, ami kényelmesen a közepes hőmérsékletű műszaki műanyagok tartományába helyezi. Hőeltérítési hőmérséklete (HDT) 1,8 MPa terhelés mellett körülbelül 55-65°C a töltetlen minőségeknél, de ez drámaian megnő az üvegszál erősítéssel – egy 30%-os üveggel töltött PA6 HDT-t érhet el. 200°C vagy magasabb . Ez a megerősített PA6-ot alkalmassá teszi motorháztető alatti autóipari alkalmazásokhoz, ahol a hőterhelés mindennapos.

PA6 vs PA66: Hogyan különböznek egymástól, és mikor válasszuk mindegyiket

A poliamid 6 és a poliamid 66 a két legfontosabb nejlonfajta kereskedelmi szempontból, és ezeket gyakran hasonlítják össze. Noha hasonló kémiai családot alkotnak, különbségeik számítanak a valós alkalmazásokban.

A legtöbb általános célú alkalmazáshoz – fogyasztási cikkek, nem szerkezeti házak, textilszálak – a PA6 a preferált választás alacsonyabb költsége, fröccsöntés közbeni jobb folyása és kiváló felületi esztétikája miatt. Az igényes autóipari vagy ipari alkalmazásokhoz, amelyek tartósan 150 °C feletti hőmérsékletnek vannak kitéve, a PA66-nak van egy előnye. A stabilizátorcsomagokkal és az üvegerősítéssel azonban a PA6 úgy tervezhető, hogy bezárja ezt a teljesítménybeli különbséget.

A poliamid 6 általános minőségei és összetételei

A nyers kitöltetlen PA6 csak az alapállapot. A kereskedelmi környezet tucatnyi módosított minőséget tartalmaz, amelyeket meghatározott teljesítménycélokra terveztek. A főbb kategóriák a következők:

Üvegszál erősítésű PA6

Üvegszálak hozzáadásával 15%, 30% vagy 50 tömeg% terhelésnél a PA6 szerkezeti anyaggá alakul. A 30%-os üveggel töltött PA6 minőség jellemzően nyújt szakítószilárdságot 160-180 MPa és 8000-10000 MPa hajlítási modulusa – nagyjából három-négyszerese a töltetlen alapgyanta merevségének. Ez a megerősített változat szabványos választás a szerkezeti konzolokhoz, motorburkolatokhoz, elektromos házakhoz és teherhordó kapcsokhoz autóipari szerelvényekben.

Lángálló PA6

Az elektromos és elektronikus alkalmazásokhoz a Polyamide 6 égésgátló (FR) osztályai halogénmentes vagy halogénezett adalékokat tartalmaznak, hogy elérjék az UL 94 V-0 besorolást meghatározott falvastagságoknál, gyakran 0,4 mm-nél is. Ezek a fokozatok kritikusak a megszakítóházak, reléalapok, csatlakozótestek és egyéb alkatrészek esetében, ahol a gyulladás kockázatát az IEC 60695 és az UL szabványok szerint minimálisra kell csökkenteni.

Ütésmódosított PA6

Az elasztomer módosító anyagokkal, például EPDM-mel vagy maleinsavanhidriddel ojtott poliolefinekkel végzett gumiedzés lényegesen javítja az alacsony hőmérsékletű ütésállóságot. A rendkívül szívós PA6 minőségek Charpy-féle hornyolt ütési értékeket érhetnek el 50-80 kJ/m² a standard minőségek 5-8 kJ/m²-hez képest. Ezeket a készítményeket sportszerekben, szerszámházakban és autóipari lökhárító-alkatrészekben használják.

Hőstabilizált PA6

A standard PA6 100°C felett termikus oxidatív lebomláson megy keresztül a hosszú távú expozíciós forgatókönyvek szerint. A hőstabilizált minőségek rézalapú vagy gátolt amin stabilizáló rendszereket tartalmaznak, hogy meghosszabbítsák a folyamatos élettartamot 120-130 °C hőmérsékleten. Ez a levegő beszívócsonkjaira, a hűtőrendszer-alkatrészekre és a hőt termelő autóipari alrendszerek közelében lévő egyéb alkatrészekre vonatkozik.

Ásványi anyagokkal töltött és szénszálas minőségek

Ásványi töltőanyagokat, például talkumot vagy wollastonitot adnak hozzá a méretstabilitás, a merevség és a felületi keménység javítása érdekében, az üvegszálakhoz képest alacsonyabb költséggel. A szénszál-erősítésű PA6 kivételes fajlagos merevséget biztosít, és egyre gyakrabban alkalmazzák a könnyűszerkezetes alkalmazásokban a repülőgépiparban és a nagy teljesítményű sportfelszerelésekben, bár az anyagköltségek lényegesen magasabbak.

A PA6 feldolgozása: gyártási módszerek

A Polyamid 6 kompatibilis a polimer feldolgozási eljárások széles skálájával, ami jelentősen hozzájárul kereskedelmi sokoldalúságához. A feldolgozási módszer megválasztása a termék tervezett geometriájától és a végfelhasználási követelményektől függ.

Fröccsöntés

A fröccsöntés a PA6 domináns feldolgozási módja a mérnöki alkalmazásokban. A tipikus olvadási hőmérséklet tól 240-280 °C 60-100°C-os formahőmérsékletű kristályosság és felületi minőség szabályozására szolgál. Az előszárítás elengedhetetlen: a PA6 pelleteket feldolgozás előtt 0,2% nedvességtartalom alá kell szárítani, hogy megakadályozzuk a formázás során bekövetkező hidrolitikus lebomlást, ami molekulatömeg-veszteséget, felületi hibákat (hátszás, csíkozás) és csökkent mechanikai tulajdonságokat okoz. A szárítás 80°C-on 4-6 órán át párátlanító szárítóban bevett gyakorlat.

Extrudálás

A PA6-ot széles körben extrudálják profilokká, csövekké, rudakká, fóliákká és lemezekké. A filmminőségű PA6-ot széles körben használják élelmiszer-csomagolásban zárórétegként, köszönhetően kiváló oxigén- és aromazáró tulajdonságainak. A PA6-ot polietilén- vagy polipropilénrétegekkel kombináló, koextrudált többrétegű fóliák olyan csomagolási megoldásokat biztosítanak, amelyek egyensúlyban tartják a rugalmasságot, a záróképességet és a hőlezárhatóságot. A PA6 film oxigénáteresztési sebességet ér el 30 cc·mil/100 in²·nap alatt száraz körülmények között.

Olvadékfonás rostgyártáshoz

A textilipar olvadékfonású PA6 szálakra (Nylon 6 szálak) támaszkodik harisnya, sportruházat, fürdőruházat, szőnyegek és ipari szövetek gyártásához. Az olvadékfonás folyamata magában foglalja az olvadt PA6 extrudálását fonókon keresztül, majd húzással és textúrával a megcélzott szakítószilárdsági és nyúlási értékek elérése érdekében. A kereskedelemben kapható PA6 filament fonalak jellemzően a következő tartományba eső szakítószilárdságot mutatnak 4-7 g/denier tartóssá, kopásállóvá és ismétlődő mechanikai igénybevételnek ellenállóvá teszi őket.

Fúvás és rotációs fröccsöntés

A PA6 speciális fúvófúvós osztályait üzemanyag-vezetékek, folyadéktartályok és üreges autóalkatrészek gyártására használják, ahol a vegyszerállóság és a mechanikai integritás kombinációja szükséges. A PA6 porral forgó fröccsöntést ipari tartályokban és speciális házakban alkalmazzák, bár ez kevésbé gyakori, mint a polietilén minőségeknél.

A PA6 főbb alkalmazásai az iparágakban

A Polyamide 6 alkalmazási köre rendkívül széles. Az alábbiakban felsoroljuk azokat az elsődleges iparágakat és konkrét végfelhasználási alkalmazásokat, ahol a PA6 szabványos vagy előnyben részesített anyag.

Autóipar

Az autóipar a mérnöki minőségű PA6 legnagyobb fogyasztója, nagyjából a fogyasztása 35-40% a teljes PA6 műszaki műanyag fogyasztásból. Az üveggel megerősített vagy hőstabilizált PA6-ból készült kulcsfontosságú autóalkatrészek a következők:

• Levegőbeszívó csövek és rezonátorok
• Motorburkolatok és olajteknők (bizonyos platformokon)
• Hűtőrendszer házai és termosztáttestei
• Pedáltartók és kábelvezetők
• Üzemanyag-vezeték csatlakozók és folyadékcsövek
• Szerkezeti kapcsok, rögzítőperselyek és ajtókilincs-mechanizmusok

Az autóipar átállása a könnyű járművek tervezésére (az üzemanyag-hatékonyság javítása és a CO₂-kibocsátás csökkentése érdekében) továbbra is a fémalkatrészek üvegerősítésű PA6-tal való helyettesítését eredményezi – ezt a tendenciát általában „fémcsereként” nevezik. Egy tipikus modern jármű között található 15 és 25 kg poliamid anyagokból, a PA6 és PA66 képviseli a többségi részesedést.

Elektromos és elektronikus (E&E) alkalmazások

Az FR-minőségű és általános célú PA6-ot széles körben használják elektromos alkatrészekben a mechanikai szilárdság, a méretstabilitás és az elektromos szigetelési tulajdonságok kombinációja miatt. A PA6 felületi ellenállása meghaladja 10¹³ Ω , dielektromos szilárdsága pedig jellemzően 14-16 kV/mm, így kiválóan alkalmas csatlakozóházakhoz, reléházakhoz, megszakító aljzatokhoz, sorkapcsokhoz és motororsómagokhoz.

Textil és szálas alkalmazások

Mennyiségi alapon a szál a Polyamid 6 legnagyobb felhasználási területe világszerte, kb. 60-65% a teljes PA6 termelésből. A nylon 6 szálak a harisnyában, fehérneműben, aktív ruházatban, kárpitszövetekben és szőnyegekben jelennek meg. A PA6 szál kiemelkedő kopásállósága és rugalmas visszanyerése miatt különösen nagyra értékelik a szőnyeges szálaknál, ahol a PA66-tal és a poliészterrel versenyez.

Élelmiszer Csomagolás

A PA6 fólia kulcsfontosságú anyag a rugalmas élelmiszer-csomagolásokban, különösen a vákuumcsomagolt húsok, sajtok és feldolgozott élelmiszerek esetében. A poliolefinekhez képest kiváló zárótulajdonságai megakadályozzák az oxigén bejutását, ami oxidatív romláshoz vezet, jelentősen meghosszabbítva az eltarthatóságot. A PA6 alapú csomagolófóliák emellett kiváló átszúrásállóságot mutatnak, és akár 121°C-os hőmérsékleten is ellenállnak a pasztőrözésnek és a retortázásnak.

Ipari és fogyasztási cikkek

A PA6-ot széles körben használják elektromos szerszámházakban, sportfelszerelésekben (síkötések, hegymászó hardverek, kerékpár alkatrészek), ipari szállítószalag alkatrészek, fogaskerekek és perselyek, cipzárak és kábelvezető rendszerek, valamint pneumatikus szerelvények. Szívósságának, kopásállóságának és megmunkálhatóságának kombinációja praktikus választássá teszi mind a fröccsöntött tömeggyártású alkatrészekhez, mind a megmunkált félkész alapanyagokhoz.

A poliamid nedvességérzékenységének megértése 6

A nedvességkezelés a PA6-tal végzett munka egyik gyakorlati szempontból legfontosabb szempontja, amely mind a feldolgozási, mind a végfelhasználási teljesítményt befolyásolja. A PA6 higroszkópos – felszívja a vizet a környezetből, amíg el nem éri az egyensúlyt a környező relatív páratartalommal.

50%-os relatív páratartalom mellett 23°C (tipikus kondicionált állapot az ISO 1110 szerint) a PA6 kb. 2,5-3,0 tömegszázalék nedvességtartalom . Teljes telítettségnél (vízbe merítve) ez nagyjából 9-10%-ra emelkedik. Ezek a nedvességszintek közvetlenül befolyásolják:

• Méretstabilitás: A PA6 méretváltozást (duzzanat) mutat a nedvességtartalom növekedésével, és a lineáris tágulás körülbelül 0,7–1,0% az elnyelt nedvesség százalékára vonatkoztatva. A precíziós illesztésű alkatrészeknél ezt figyelembe kell venni a tűrésben.
• Szakítószilárdság és modulus: Mindkettő csökken a nedvesség felvételével, mivel a víz lágyítószerként működik az intermolekuláris hidrogénkötések megszakításával.
• Ütésállóság: Javul a nedvességtartalom növekedésével, a megnövekedett rugalmasság miatt. A kondicionált PA6 lényegesen szívósabb, mint a DAM PA6 az alacsony hőmérsékletű ütésvizsgálat során.
• Feldolgozás minősége: A megfelelő szárítás nélkül feldolgozott nedves pellet felületi hibákkal, üregekkel, csökkent molekulatömeggel és károsodott mechanikai tulajdonságokkal rendelkező részeket eredményez.

A szerkezeti alkalmazásokhoz PA6-ot meghatározó mérnököknek mindig a kondicionált mechanikai adatokra kell hivatkozniuk (a várható üzemi nedvességtartalom mellett), nem pedig a fröccsöntött száraz értékekre, hogy elkerüljék az üzem közbeni teljesítmény túlbecsülését.

A PA6 fenntarthatósága és újrahasznosítása

A fenntarthatóság egyre kritikusabb dimenziója az anyagválasztásnak, és a Polyamide 6-nak kedvezőbb az élettartama, mint sok más műszaki műanyagnak. A PA6 mechanikusan újrahasznosítható – újraolvasztható és új alkatrészekké alakítható – a molekulatömeg és a tulajdonságok némi romlása mellett, különösen több feldolgozási ciklus után. A szőnyegszálakból, halászhálókból és textilhulladékból származó ipari hulladékot és fogyasztás utáni PA6-ot világszerte számos program keretében gyűjtik össze és hasznosítják újra.

A kémiai újrahasznosítás különösen előnyös a PA6 esetében a PA66-hoz képest. Mivel a PA6 egyetlen monomerből (kaprolaktám) készül, hidrolízissel vagy glikolízissel vissza lehet depolimerizálni tiszta kaprolaktámmá, majd a visszanyert monomert újrapolimerizálni lehet szűz minőségű PA6-tá. Ez a zárt hurkú újrahasznosítási út már kereskedelmi forgalomban is működik – a vállalatok, köztük az Aquafil, előállítják az Econylt, egy regenerált PA6 szálat, amely fogyasztás utáni hulladékból, például eldobott halászhálókból és szőnyegszálakból készül, lényegesen alacsonyabb szénlábnyommal, mint a szűz gyártásnál.

Az életciklus-értékelések azt mutatják, hogy 1 kg szűz PA6 előállításához kb 120-130 MJ energiát, és körülbelül 6-8 kg CO₂-egyenértékű kibocsátást termel. Az újrahasznosított PA6 50-80%-kal csökkenti ezeket a számokat az újrahasznosítási módtól függően, így kémiai szempontból az egyik leginkább újrahasznosítható műszaki polimer.

A növényi alapú alapanyagokból származó bioalapú kaprolaktám szintén aktív fejlesztés alatt áll a PA6 termelés fosszilis tüzelőanyag-függőségének csökkentésére, bár a kereskedelmi méretek egyelőre korlátozottak.

A PA6 korlátozásai és tervezési szempontok

Noha a Polyamide 6 a tulajdonságok lenyűgöző kombinációját kínálja, nem alkalmas minden alkalmazásra. A tervezőknek és mérnököknek tisztában kell lenniük a következő korlátozásokkal:

• Nedvesség okozta méretváltozás: Amint már említettük, a higroszkópos duzzadás korlátozza a szűk tűrésű szerelvények alkalmazását, amelyek változó páratartalomnak vagy közvetlen vízbemerítésnek vannak kitéve megfelelő tervezési kompenzáció nélkül.
• UV lebomlás: A módosítatlan PA6 hosszan tartó UV-sugárzás hatására lebomlik, ami a felület krétásodásához, ridegséghez és színváltozásokhoz vezet. Kültéri alkalmazásokhoz UV-stabilizált minőségek vagy védőbevonatok szükségesek.
• Sav- és erős bázisérzékenység: A PA6-ot koncentrált ásványi savak (HCl, H2SO4) és erős lúgok támadják meg, amelyek hidrolizálják az amidkötést és láncszakadást okoznak. Az ilyen vegyi anyagokat tartalmazó alkalmazásokhoz alternatív anyagokra van szükség.
• Kúszás tartós terhelés alatt: Mint minden félkristályos hőre lágyuló műanyag, a PA6 is kúszást mutat (állandó terhelés mellett lassú alakváltozás), amivel számolni kell a hosszú távú szerkezeti alkalmazásoknál, különösen megemelt hőmérsékleten vagy kondicionált állapotban.
• Zsugorodás és vetemedés: A PA6-nak viszonylag magas a penészzsugorodása (0,6-1,8% a töltetlen minőségeknél, és 0,3-0,7% anizotróp az üveggel töltött minőségeknél), ami gondos formatervezést és feldolgozási paraméterek ellenőrzését igényli a lapos vagy aszimmetrikus részek vetemedésének minimalizálása érdekében.

Azoknál az alkalmazásoknál, ahol ezek a korlátozások megszakítóak, az alternatívák közé tartozik a PA12 (alacsonyabb nedvességfelvétel), POM (jobb méretstabilitás), PPS (kiváló vegyi és hőállóság) vagy PEEK (extrém teljesítmény, de lényegesen magasabb költséggel).
