A poliamid 6 kristályos vagy amorf? PA6 szerkezet magyarázata

A poliamid 6 félkristályos – nem teljesen kristályos, nem teljesen amorf

A poliamid 6 (PA6), széles körben Nylon 6 vagy polikaprolaktám néven ismert, a félkristályos hőre lágyuló polimer . Ez azt jelenti, hogy egyszerre tartalmaz kristályos doméneket – olyan régiókat, ahol a molekuláris láncok rendezett, ismétlődő mintázatok szerint helyezkednek el – és amorf doméneket, ahol a láncok felpakolása rendezetlen marad. Sem nem teljesen kristályos, mint egy egyszerű sókristály, sem nem teljesen amorf, mint egy közönséges üveg.

Ez a kétfázisú mikrostruktúra az alapvető ok Poliamid 6 úgy teljesít, ahogyan teszi. A kristályos frakció szilárdságot és merevséget ad, míg az amorf frakció rugalmasságot, ütésállóságot és kis molekulák, például víz elnyelő képességét biztosítja. A két fázis közötti egyensúly megértése elengedhetetlen mindazok számára, akik alkatrészeket terveznek, anyagokat választanak vagy PA6-ot dolgoznak fel ipari vagy mérnöki környezetben.

Általános tévhit az, hogy a PA6 vagy "kristályos" vagy "amorf" a feldolgozás módjától függően. A valóságban az egyes fázisok aránya eltolódik a feldolgozási körülmények, a hőtörténet és a nedvességtartalom függvényében – de mindkét fázis bizonyos mértékben mindig jelen van a szilárd poliamidban 6. A lehűtött PA6 kristályossági indexe akár néhány százalék is lehet, míg a lassan hűtött vagy lágyított anyag elérheti a 35% körüli értéket. Egyik szélsőség sem hoz létre olyan anyagot, amely pusztán egyik vagy másik fázisú.

Mit jelent valójában a félkristályos a PA6 összefüggésében

Amikor a polimer tudósok egy anyagot félkristályosnak írnak le, akkor egy adott nanométeres skálán lévő mikrostruktúrára utalnak. Szilárd állapotban a Polyamide 6 kristályos lamellák halmazaiba rendeződik – vékony, lemezszerűen rendezett, nagyjából 5-15 nm vastagságú régiókba –, amelyeket amorf rétegközi régiók választanak el egymástól. Ezek a lamellás halmok nagyobb gömb alakú felépítményeket, úgynevezett szferulitokat alkotnak, amelyek polarizált fénymikroszkóppal megfigyelhetők, és jellemzőek az olvadékkristályos félkristályos polimerekre.

A PA6 kristályosodásának hajtóereje az intermolekuláris hidrogénkötések kialakulása az amid (–CO–NH–) csoportok között a szomszédos polimerláncok mentén. Ezek a kötések, amelyek erősebbek a van der Waals kölcsönhatásoknál, de gyengébbek a kovalens kötéseknél, párhuzamos elrendezésekbe zárják a láncokat, és létrehozzák azt az energetikai előnyt, amely termodinamikailag kedvezővé teszi a kristályosodást. A hosszú, összegabalyodott láncok azonban nem tudnak teljesen újrarendeződni a megszilárdulás során. Egy jelentős rész mindig rendezetlen konfigurációkban marad, és az amorf fázist alkotja.

A két fázis közötti sűrűségkülönbség a szerkezeti különbségüket tükrözi: a PA6 kristályos fázisának sűrűsége körülbelül 1,24 g/cm³, míg az amorf fázisé körülbelül 1,08 g/cm³ – nagyjából 15%-os különbség. A PA6 minta térfogatsűrűségének mérése ezért az egyik közvetett módszer a kristályosság fokának becslésére, bár a precízebb technikák, mint például a differenciális pásztázó kalorimetria (DSC) és a széles látószögű röntgenszórás (WAXS) szabványosak a laboratóriumi gyakorlatban.

Kritikus módon a PA6 amorf régiói nem azonosak. A kutatók különbséget tesznek a mobil amorf frakció (MAF) között – olyan láncok, amelyek az üvegesedési hőmérséklet felett szabadon kooperatív szegmentális mozgáson mennek keresztül – és egy merev amorf frakciót (RAF). A RAF láncszegmensekből áll, amelyeket geometriailag korlátoz a kristályos lamellák felületéhez való közelségük, így korlátozott mobilitást biztosítanak még az üvegesedési hőmérséklet felett is. A jelentős RAF jelenléte a PA6-ban azt jelenti, hogy az egyszerű kétfázisú modellek jelentősen alábecsülik az anyag szerkezeti összetettségét.

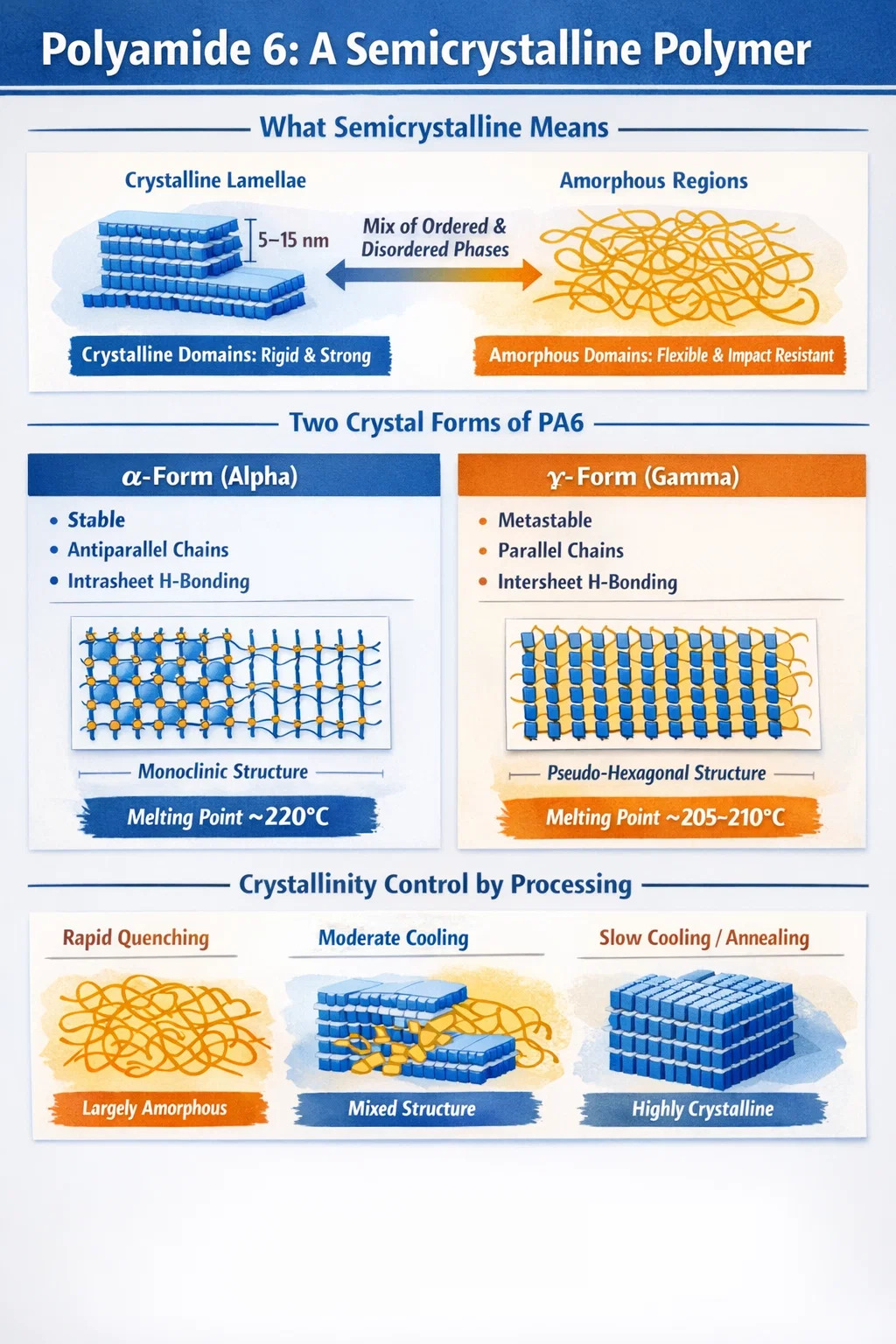

A poliamid 6 két fő kristályformája: alfa és gamma

A poliamid 6 nem kristályosodik egyetlen egyedi kristályszerkezetté. Kristályos polimorfizmust mutat, ami azt jelenti, hogy különböző kristályszerkezeteket – úgynevezett polimorfokat – képezhet a feldolgozás módjától függően. A két elsődleges polimorf az alfa (α) forma és a gamma (γ) forma, amelyek mindegyike eltérő atomi elrendezéssel és mechanikai következményekkel rendelkezik.

Alfa (α) kristályforma

Az α-forma a 6-os poliamid termodinamikailag stabil polimorfja. Monoklin egységsejtje van, amelyben a szomszédos polimerláncok egymással ellentétes irányba futnak. Az α-formájú hidrogénkötés elsősorban síklemezeken belül történik – úgynevezett intrasheet hidrogénkötés –, amely jól szervezett, energetikailag kedvező szerkezetet hoz létre. Az α-forma körülbelül 220 °C-on megolvad, és akkor előnyös, ha a PA6 lassú hűtési körülmények között kristályosodik (jellemzően körülbelül 8 °C/másodperc alatti hűtési sebességgel) vagy 150 °C feletti hőkezelés után. A szerkezeti rendezettség magasabb foka a γ-formához képest magasabb Young-modulusnak felel meg.

Gamma (γ) kristályforma

A γ-forma, amelyet néha pszeudo-hexagonálisnak vagy mezofázisnak neveznek, egy metastabil polimorf, amely túlsúlyban van, amikor a PA6-ot gyorsabb hűtési sebességgel (körülbelül 8 °C/s és 100 °C/s között) dolgozzák fel, például szálakká történő olvadékfonás vagy hideg öntőforma fröccsöntés során. A γ-formában a láncok párhuzamosan futnak, nem pedig antiparallel módon, és a hidrogénkötések lapközi jellegűek – a szomszédos hidrogénkötésű lapok között fordulnak elő. A γ-forma kinetikusan be van zárva, és α-formává alakulhat lágyítás vagy forró víz hatására. A PA6/agyag nanokompozitokban az agyaglemezkék gócképző hatása miatt a γ-forma is következetesen kedvelt.

Mit jelent ez a polimorfizmus a gyakorlatban

A mérnökök és a feldolgozók számára a PA6 kristályos polimorfizmusa nem elvont akadémiai fogalom. A hideg öntéssel és gyors ciklusidővel előállított öntött PA6 alkatrész túlnyomórészt γ-formájú kristályokat tartalmaz, míg a forró formával és lassú hűtéssel öntött gyanta több α-formát tartalmaz. Az ebből eredő mechanikai tulajdonságok – merevség, fáradtságállóság, méretstabilitás – mérhetően eltérnek majd a két alkatrész között, még akkor is, ha azonos minőségű poliamid 6-ból készültek. A hűtési sebesség és a formák hőmérsékletének szabályozása ezért az egyik elsődleges eszköz a kész PA6 alkatrészek mikroszerkezetének hangolásához.

A PA6 tipikus kristályossági tartománya és miért alacsony?

A Polyamide 6 mikroszerkezetének egyik aspektusa, amely sok mérnököt meglep, hogy valójában milyen alacsony a kristályossága az egyszerűbb kristályosítható polimerekhez, például a polietilénhez képest. Az olvadékkristályos PA6 jellemzően eléri a 35% vagy az alatti kristályossági index , a feldolgozási körülményektől és a hőtörténettől függően. Ez azt jelenti, hogy még a legkedvezőbb lassú hűtési körülmények között is az anyag térfogatának nagy része amorf marad.

Ennek a meglepően alacsony kristályosságnak az oka a PA6 lánc topológiája a megszilárdult olvadékban. Ellentétben a polietilénnel, amely viszonylag egyszerű, rugalmas láncokkal rendelkezik, amelyek képesek hatékony szomszédos visszacsavarodásra, a PA6 láncokat erős láncok közötti hidrogénkötések jellemzik, amelyek akadályozzák a hatékony kristályosításhoz szükséges kooperatív láncmozgásokat. Ezenkívül a hosszú, összegabalyodott polimer láncok nem tudnak gyorsan átrendeződni véletlenszerű tekercs-konfigurációikból az olvadékban. Az olvadékkristályosított poliamidok széles körben elfogadott szerkezeti modellje szerint a láncok számos hosszú, nem szomszédos visszatérő hurkot képeznek, valamint a különböző kristályos lamellákat összekötő kristályközi kötőláncokat. Ez a rendezetlen hurokstruktúra természetesen vastag amorf réteget hoz létre a kristályos lamellák között – a PA6-ban az amorf közbenső réteg általában körülbelül kétszer akkora, mint maguk a kristályos lamellák.

Összehasonlításképpen, az oldatban növesztett PA6 egykristályok kristályossága – ahol a láncoknak sokkal több idejük és szabadságuk van az átszervezésre – sokkal magasabb lehet, de ez nem jellemző a kereskedelmi PA6-ra egyetlen gyakorlati feldolgozási forgatókönyvben sem. A valódi fröccsöntött, extrudált vagy szálfonású PA6 mindig jelentős amorf frakciót tartalmaz.

A kioltó-hűtéses PA6 - például egy éppen megolvadt minta gyors jeges vízbe merítése - rendkívül alacsony kristályosságú anyagot tud előállítani, amely megközelíti a szinte teljesen amorf állapotot. Ez a kioltott PA6 ezt követően hidegkristályosodáson megy keresztül, amikor az üvegesedési átmeneti hőmérséklete (körülbelül 50–55 °C) fölé melegszik, és túlnyomórészt amorfból félkristályossá alakul. Ez a viselkedés könnyen megfigyelhető DSC-kísérletekben, ahol hidegkristályosodási exoterma jelenik meg a lehűtött PA6 melegítési pásztázása során.

Hogyan szabályozzák a feldolgozási körülmények a poliamid kristályszerkezetét 6

Mivel a poliamid 6 félkristályos, érzékeny és változó mikroszerkezettel, a feldolgozás körülményei alapvetően meghatározzák a végső alkatrész tulajdonságait. Ez az egyik legfontosabb szempont a PA6-tal mint mérnöki anyaggal való munkavégzés során.

Hűtési sebesség

A hűtési sebesség a domináns változó, amely mind a kristályosság fokát, mind a polimorf eloszlását szabályozza fröccsöntött és extrudált PA6-ban. Körülbelül 8 °C/másodperc alatti hűtési sebességnél az α-forma a domináns kristályfázis. Kb. 8°C/s és 100°C/s között a γ-forma dominál. Nagyon nagy hűtési sebességeknél – például a gyors kioltásnál elérteknél – a kristályosodás nagymértékben elnyomódik, és túlnyomórészt amorf PA6 keletkezik. A gyakorlati fröccsöntés során a fröccsöntött rész külső héja (amely a hideg formafallal szemben a leggyorsabban hűl) jellemzően több γ-formájú vagy amorf anyagot tartalmaz, míg a mag (amely lassabban hűl) több α-formájú kristályt tartalmaz. Ez bőrmag morfológiai gradienst hoz létre a rész keresztmetszetében.

Penész hőmérséklet

A penész hőmérséklete közvetlen hatással van a kristályosságra. A magasabb formahőmérséklet (PA6 esetén jellemzően 60–100 °C) lassítja az alkatrész felületének lehűlését a maghoz képest, elősegíti a nagyobb általános kristályosodást, és kedvez az α-forma kristályfejlődésének. Az alacsonyabb szerszámhőmérséklet csökkenti a kristályosságot, de leegyszerűsítheti a formázást. Az egyik gyakorlati következmény az, hogy a nagyobb kristályosságú PA6 alkatrészek jobb méretstabilitást mutatnak üzem közben – mivel a formázás utáni másodlagos kristályosodás csökken –, de hosszabb ciklusidőkre lehet szükség a megfelelő kristályosodás biztosításához a kilökődés előtt.

Lágyítás

A 6 rész poliamid izzítása – az olvadáspont alatti hőmérsékleten, jellemzően 140–180 °C-on tartva – elősegíti a γ-formájú kristályok átalakulását a stabilabb α-formává, és a másodlagos kristályosodás révén növeli a kristályosság általános fokát. Az izzítás hajlamos a meglévő kristályos lamellák megvastagodására és a belső feszültségek csökkentésére. A mérnökök gyakran lágyítják a PA6 komponenseket, amelyeket magas hőmérsékletű szervizelésre vagy olyan alkalmazásokra szántak, ahol az időbeli méretstabilitás kritikus fontosságú.

Nedvességtartalom a feldolgozás során

A víz kettős szerepet játszik a PA6 feldolgozásában. Az olvadékfeldolgozás során a nedvesség lágyítószerként működik, amely csökkenti az olvadék viszkozitását, és magas szinten a lánchosszúság hidrolitikus lebomlását okozhatja. Szilárd állapotban az abszorbeált víz megszakítja a láncok közötti hidrogénkötéseket az amorf fázisban, lágyítja ezeket a területeket, csökkenti a szakítószilárdságot és a merevséget, valamint csökkenti a tényleges üvegesedési hőmérsékletet. A kristályos fázis lényegében át nem eresztő a víz számára – a nedvességfelvétel teljes egészében a PA6 szerkezet amorf tartományain keresztül megy végbe. Ez az oka annak, hogy a kristályosabb PA6 minőségek kevesebb vizet szívnak fel, és jobb méretstabilitást mutatnak nedves körülmények között, mint a kevésbé kristályos minőségek.

A PA6 félkristályos természetéhez kapcsolódó legfontosabb termikus tulajdonságok

A Polyamide 6 félkristályos mikroszerkezete közvetlenül felelős számos legfontosabb termikus jellemzőjéért, amelyek élesen megkülönböztetik mind a teljesen amorf polimerektől, mind a tisztán kristályos anyagoktól.

• Olvadáspont: Mivel a PA6 kristályos doménekkel rendelkezik, valódi olvadáspontja van – körülbelül 220 °C az α-forma esetében. A teljesen amorf polimerek nem olvadnak meg; csak fokozatosan lágyulnak. A PA6 éles olvadási átmenete a félkristályos anyagok meghatározó jellemzője, és ezért lehet a PA6 jól meghatározott hőmérsékleten olvadékban feldolgozni.
• Üvegesedési hőmérséklet (Tg): A PA6 amorf fázisa száraz állapotban körülbelül 50-55°C-on üvegesedésen megy keresztül. Ez alatt a hőmérséklet alatt az amorf láncok üveges állapotban megfagynak; felette gumiszerűvé válnak. A Tg jelentősen csökken elnyelt nedvesség jelenlétében - körülbelül 0 °C-ra vagy az alá teljes telítésnél -, mivel a víz lágyítja az amorf doméneket.
• Hőeltérítési hőmérséklet (HDT): A PA6 jelentős merevségét olvadáspontja közelében tartja meg, mivel a kristályos fázis fizikai térhálósító hálózatként működik a Tg felett. Ez ellentétben áll a teljesen amorf polimerekkel, amelyek gyorsan veszítenek merevségükből a Tg felett. Az erősítetlen PA6 HDT-je standard vizsgálati körülmények között jellemzően 55–65°C; üvegszál erősítéssel 200°C-ra vagy magasabbra emelkedik.
• Brill átmenet: A PA6 egy szilárdtest-átmeneten is átesik, amelyet Brill-átmenetnek neveznek körülbelül 160 °C-on, zárt anyagban. E hőmérséklet felett az α-formájú monoklin kristály egy magasabb szimmetriájú fázis felé megy át, ahol rendezetlenebb a hidrogénkötés. Ez az átmenet hatással van a feldolgozási ablakra és a PA6 termikus viselkedésére emelt üzemi hőmérsékleten.

Hogyan határozza meg a félkristályos szerkezet a PA6 mechanikai teljesítményét

A Polyamide 6 mechanikai viselkedése egyenes következménye kétfázisú félkristályos mikroszerkezetének. Ennek a kapcsolatnak a megértése segít megmagyarázni annak erősségeit és korlátait a mérnöki alkalmazásokban.

A kristályos lamellák fizikai keresztkötésekként vagy erősítő doménekként szolgálnak, amelyek merevséget és szilárdságot biztosítanak. A lamellák közötti és körülötte lévő amorf láncok, különösen a szomszédos lamellák között átívelő kristályközi láncok, feszültséget viselnek a deformáció során, és hozzájárulnak a szívóssághoz és a rugalmassághoz. Ez az architektúra felelős a PA6 szobahőmérsékleten végzett szakítóvizsgálatánál megfigyelt jellegzetes kettős hozamú viselkedésért: a kezdeti hozam alacsony (körülbelül 5–10%) nyúlásnál az amorf domének deformációjával jár együtt, majd egy második hozam magasabb törzseknél, amelyek maguknak a kristályos lamelláknak a felbomlásával járnak.

A PA6 magasabb kristályossága általában nagyobb merevséggel, nagyobb szakítószilárdsággal és jobb kúszásállósággal korrelál, de az ütésállóság és a szakadási nyúlás csökkenésének az árán. Alacsonyabb kristályosságú PA6 – például a gyors hűtéssel előállított PA6 – általában szívósabb és képlékenyebb. Ez a kompromisszum a félkristályos polimerek klasszikus jellemzője, és jelentős mozgásteret biztosít a PA6-kompaundálóknak és -feldolgozóknak, hogy a kristályosság feldolgozási körülményei vagy gócképző szerek révén történő beállításával specifikus alkalmazásokhoz hangolják a tulajdonságokat.

Közeli rokonához képest a PA66 (Nylon 6,6) PA6 egyenértékű feldolgozási körülmények között valamivel kevésbé kristályos. Ez a PA6 valamivel alacsonyabb olvadáspontot (~220°C vs. ~260°C a PA66 esetén), jobb feldolgozhatóságot alacsonyabb hőmérsékleten és valamivel jobb ütési teljesítményt biztosít, míg a PA66 valamivel jobb hőállóságot és merevséget biztosít magasabb hőmérsékleten. Mindkettő félkristályos – a különbség a kristályosság fokában és a kristály tökéletességében rejlik, nem pedig az anyagok alapvető kristályos/amorf természetében.

Poliamid 6 vs. Amorf poliamidok: egyértelmű különbség

Érdemes egyértelmű különbséget tenni a Polyamid 6 és az amorf poliamidokként ismert anyagok osztálya között, mivel mindkettő a poliamid családba tartozik, de alapvetően eltérő szerkezettel és tulajdonságokkal rendelkeznek.

A PA6, amint azt ebben a cikkben tárgyaltuk, egy félkristályos poliamid. Ezzel szemben az amorf poliamidokat – például a PA 6I/6T kopolimereket (hexametilén-diamin kopolimerjei izoftálsavval és tereftálsavval) – úgy tervezték, hogy szabálytalan molekulaszerkezettel, jellemzően különböző geometriájú monomerekkel történő kopolimerizációval teljesen megakadályozzák a kristályosodást. A PA 6I/6T izoftálos egységei például megtöréseket vezetnek be a láncban, amelyek megakadályozzák a rendszeres tömörödést és elnyomják a kristályos rendet, így teljesen amorf anyagot eredményeznek.

Ennek a különbségnek a gyakorlati következményei jelentősek. Az amorf poliamidok átlátszóak (mivel nem léteznek kristályos domének a fény szórására), alacsony a penészzsugorodásuk és kiváló a méretstabilitásuk. Azonban hiányzik belőlük a PA6 kristályossága által biztosított magas hőmérsékletű merevség, és üzemi hőmérsékletüket az üvegesedési hőmérsékletük korlátozza, nem pedig az olvadáspont. A félkristályos szerkezetű PA6 átlátszatlan vagy áttetsző, nagyobb penészzsugorodást mutat, és határozott olvadáspontja van – de a kristályos fázis miatt megőrzi merevségét és szilárdságát jóval a Tg felett.

Ez a megkülönböztetés fontos az anyagok kiválasztásakor. Az optikai tisztaságot, szűk mérettűrést és széles kémiai ellenállást igénylő alkalmazásokhoz mérsékelt hőmérsékletű környezetben az amorf poliamidok előnyösek. A nagy merevséget, kopásállóságot és 200 °C-hoz közeli teljesítményt igénylő szerkezeti mérnöki alkalmazásokhoz a félkristályos PA6 a megfelelőbb választás.

A PA6 kristályosságának mérésére használt módszerek

Mivel a poliamid 6 kristályossági foka a feldolgozási előzmények függvényében változik, és közvetlenül befolyásolja a tulajdonságokat, ennek pontos mérése gyakorlatilag fontos. Számos analitikai technikát rutinszerűen használnak erre a célra.

• Differenciális pásztázó kalorimetria (DSC): A leggyakoribb módszer. A PA6 minta olvadása során mért olvadási hőt a 100%-os kristályos PA6 elméleti olvadási hőjével hasonlítják össze (az α-forma esetében körülbelül 241 J/g). Az arány adja a kristályossági indexet. Bonyodalmak merülnek fel, mert a PA6 hidegkristályosodáson vagy polimorf átmeneteken megy keresztül a DSC-fűtési pásztázás során, ami gondos elemzést igényel.
• Széles látószögű röntgenszórás (WAXS): Közvetlen szerkezeti információt ad a jelenlévő kristályos fázisokról. Az éles diffrakciós csúcsok a kristályos visszaverődéseknek felelnek meg; egy széles halo megfelel az amorf hozzájárulásnak. A relatív intenzitások integrálása lehetővé teszi a kristályossági index kiszámítását és az α vs. γ fázistartalom azonosítását.
• Sűrűségmérés: Mivel a kristályos és az amorf PA6 sűrűsége jelentősen eltér (1,24 g/cm³ vs. 1,08 g/cm³), a minta sűrűségének mérése és a kétfázisú keverési szabály alkalmazása becslést ad a kristályosságra. Ez egyszerű, de kevésbé pontos, mint a DSC vagy a WAXS.
• FTIR spektroszkópia: A specifikus kristályos fázisokhoz kapcsolódó infravörös abszorpciós sávok lehetővé teszik a félkvantitatív elemzést. A PA6 esetében a 974 cm-1, 1030 cm-1 és 1073 cm-1 karakterisztikus abszorpciós sávokat használjuk az a- és y-kristályfázis-tartalom megkülönböztetésére és mennyiségi meghatározására.

Minden technikának megvannak a maga erősségei, korlátai és feltételezései. A rutin minőség-ellenőrzésre a DSC-t a legszélesebb körben használják sebessége és hozzáférhetősége miatt. A részletes szerkezeti jellemzéshez – különösen, ha az α és γ fázisok egymáshoz viszonyított aránya számít – a WAXS DSC-vel kombinálva nyújtja a legteljesebb képet.

Gyakorlati vonatkozások a tervezéshez, a feldolgozáshoz és az anyagválasztáshoz

A mérnökök és az anyagválasztók számára annak megértése, hogy a Polyamid 6 félkristályos – ahelyett, hogy egyszerűen „kristályos” vagy „amorf” címkével látná el –, közvetlen és konkrét következményekkel jár az alkatrészek tervezésére, feldolgozására és felhasználására vonatkozóan.

Először is, a PA6 alkatrészek lassan tovább kristályosodnak, miután elhagyták a formát. Ez az öntőforma utáni kristályosodás méretváltozásokat okoz – jellemzően zsugorodást –, amelyek befolyásolhatják az alkatrészek illeszkedését és működését. A nagy pontosságú PA6 alkatrészek gyakran ellenőrzött lágyítási vagy kondicionálási protokollokat igényelnek, hogy ellenőrzött környezetben teljessé váljanak a kristályosodás, mielőtt összeszerelnék őket. E lépés nélkül méretbeli eltolódás léphet fel a használat során, különösen az első néhány száz órában, magas hőmérsékleten.

Másodszor, a PA6 alkatrészek nedvességkezelése bevett gyakorlat a mechanikai tulajdonságok vizsgálata előtt és számos alkalmazásban használat előtt. A frissen öntött, száraz PA6 tulajdonságai mérhetően különböznek a nedvességgel kondicionált PA6-tól, mivel az elnyelt víz lágyítja az amorf fázist. A PA6 minőségekre vonatkozó közzétett tulajdonság-adatlapok jellemzően mind a fröccsöntött száraz (DAM), mind a nedvességgel kondicionált állapotra (jellemzően 50%-os relatív páratartalom kondicionálása) jelentenek értékeket – és a különbségek jelentősek lehetnek. Az ütési szilárdság és a szakadási nyúlás nő a nedvességfelvétellel, míg a szakítószilárdság, a merevség és a keménység csökken.

Harmadszor, az üvegszál-erősítés megváltoztatja a PA6 kristályosodási viselkedését. Az üvegszálak heterogén gócképző helyekként működnek, amelyek felgyorsítják a kristályosodást és magasabb értékekre tolják el a kristályosodási hőmérsékletet. Az üveggel töltött kompozitokban kapott PA6-mátrix általában erősebben kristályosodik és finomabb szerkezetű, mint a tiszta PA6 azonos hűtési feltételek mellett, ami hozzájárul az üveggel megerősített poliamid 6-os minőségek jobb merevségéhez és méretstabilitásához.

Negyedszer, a PA6 és PA66 közötti választás egy adott alkalmazáshoz gyakran a félkristályos szerkezetükben mutatkozó finom különbségekre vezethető vissza. A PA66 szimmetrikusabb láncszerkezetével és erősebb kristályosodási hajlamával valamivel magasabb kristályosságot ér el, és az olvadáspontja körülbelül 40 °C-kal magasabb, mint a PA6. Ezáltal a PA66 jobban megfelel a 200°C-ot megközelítő és magasabb hőmérsékletű alkalmazásokhoz. A PA6 alacsonyabb feldolgozási hőmérséklete, jobb felületi minősége és könnyebb feldolgozhatósága (részben az alacsonyabb kristályosodási sebesség és zsugorodás miatt) számos precíziós fröccsöntött alkalmazáshoz és szálgyártáshoz előnyösebbé teszi.
