Mire használható a PA6? Alkalmazások, tulajdonságok és PA6 GF útmutató

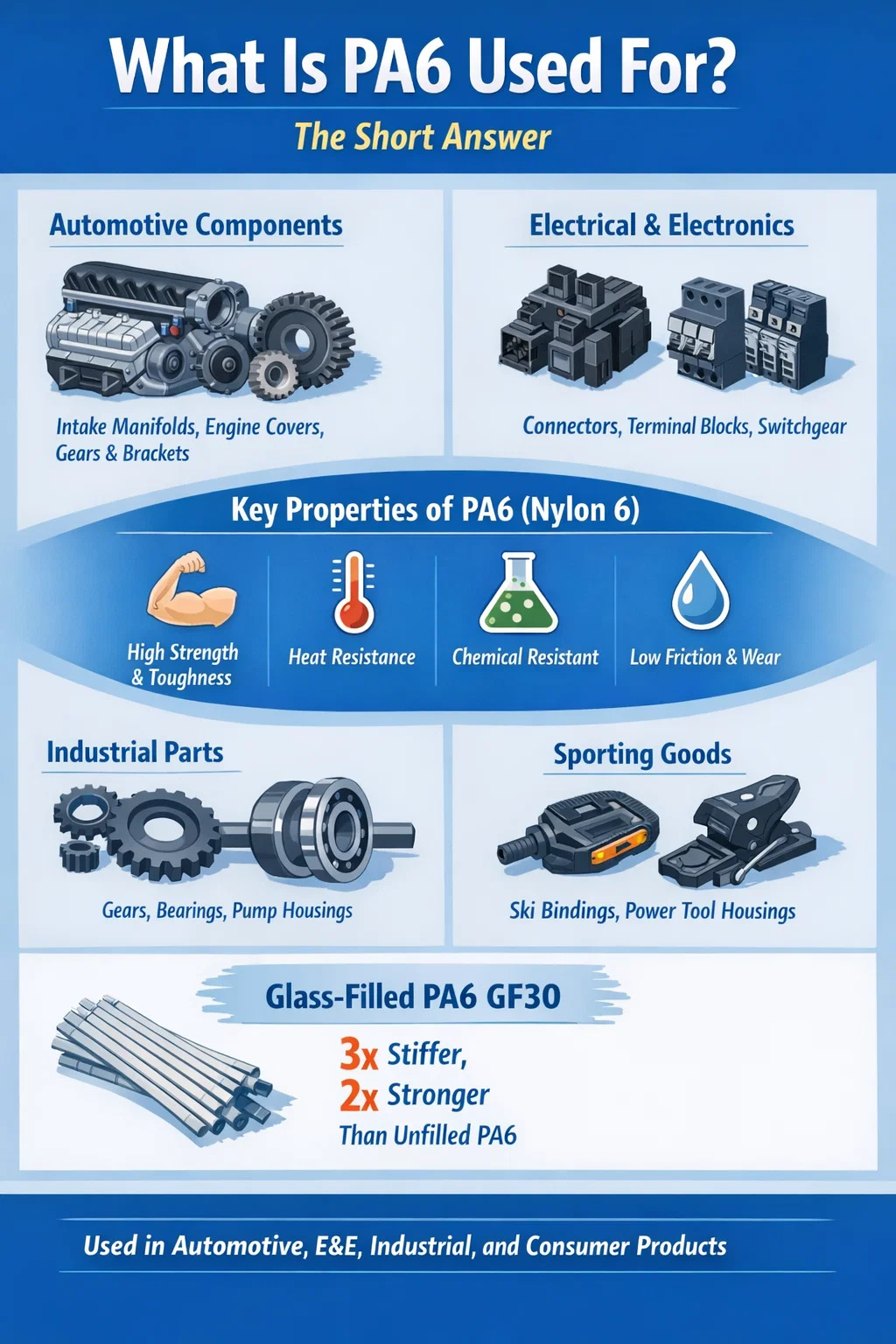

Mire használható a PA6? A rövid válasz

A PA6 – más néven Polyamide 6 vagy Nylon 6 – az egyik legszélesebb körben használt műszaki hőre lágyuló műanyag a világon. Elsősorban olyan szerkezeti és mechanikai alkatrészekhez használják, amelyekhez a szilárdság, a szívósság, a vegyszerállóság és az összetett geometriájú formázás kombinációja szükséges. Az autómotor-alkatrészektől az ipari hajtóművekig, az elektromos csatlakozóktól a fogyasztási sportcikkekig a PA6 mindenhol megjelenik, ahol a mérnököknek olyan anyagra van szükségük, amely megbízhatóan működik terhelés, hő és ismétlődő stresszciklusok mellett.

Üvegszálakkal megerősítve - általában ún PA6 GF anyagok (üveggel töltött poliamid 6) – mechanikai tulajdonságai drámaian javulnak, így számos teherhordó alkalmazásban közvetlen versenytársa a fröccsöntött alumíniumnak és cinknek. A globális poliamid piac meghaladta 6,2 milliárd USD 2023-ban , ahol a PA6 és megerősített minőségei e kereslet jelentős részét képviselik.

Ez a cikk bemutatja, hogy pontosan hol és miért használják a PA6-ot, hogyan változtatja meg az üvegerősítés az egyenletet, hogyan néznek ki a valós feldolgozási és teljesítményszámok, és hogyan válasszuk ki a megfelelő minőséget az alkalmazáshoz.

Alaptulajdonságok, amelyek a PA6-ot olyan sokoldalúvá teszik

Mielőtt belemerülne a konkrét alkalmazásokba, segít megérteni, hogy miért éppen a PA6-ot választották. Tulajdonprofilja valóban kiegyensúlyozott – egyetlen területen sem jeleskedik minden más rovására, ezért olyan széles körben alkalmazható.

Mechanikai szilárdság és szívósság

A töltetlen PA6 szakítószilárdsága kb 70-85 MPa és nedvességtartalomtól függően 30–150%-os szakadási nyúlás. Ez a kombináció azt jelenti, hogy az anyag jelentős ütéseket képes elnyelni törés nélkül – ez a fő oka annak, hogy házakban és burkolatokban használják leejtő- vagy vibrációs terhelésnek. Vágott Izod ütőszilárdsága jellemzően a tartományba esik 5-10 kJ/m² száraz, formált állapotban, jelentősen megemelkedik, ha egyensúlyi nedvességtartalomra kondicionálják.

Hőteljesítmény

A töltetlen PA6 olvadáspontja kb 220 °C és a hőeltérítési hőmérséklet (HDT) nagyjából 65°C 1,8 MPa terhelés mellett – szerény az igényes motorháztetős autóipari környezetekhez. Az üvegszál-erősítés hozzáadása után azonban a HDT meredeken emelkedik. A PA6 GF30 (30% üvegszál) HDT értékeket ér el 200-215°C 1,8 MPa-on, ami megnyitja az ajtót a motorháztető alatti és egyéb magas hőmérsékletű alkalmazásokhoz, amelyeket a kitöltetlen minőségek egyszerűen nem tudnak kezelni.

Vegyi ellenállás

A PA6 számos vegyszernek ellenáll: szénhidrogéneknek, olajoknak, zsíroknak, sok oldószernek és híg bázisnak. Jól teljesít benzinnel, motorolajjal, fékfolyadékkal és tisztítószerekkel szemben – mindez gyakori az autóipari környezetben. Erős savak, fenolok és oxidálószerek azonban megtámadják, ezért a kémiai kompatibilitás ellenőrzése minden nedves kémiai környezetben kötelező.

Tribológiai tulajdonságok

A PA6-nak eredendően alacsony a súrlódása és jó kopásállósága az acéllal és más kemény ellenfelületekkel szemben. Ez az oka annak, hogy a PA6-ból készült fogaskerekek, perselyek és csapágyfelületek gyakran külső kenés nélkül működnek kis igénybevételű alkalmazásokban. Az anyag önkenő jellege a félkristályos szerkezetéből és sok fémhez képest alacsony felületi energiájából fakad.

Nedvességfelszívás – A változó, amellyel mindenkinek számolnia kell

A PA6 elnyeli a nedvességet a légkörből, nagyjából egyensúlyba hozva 2,5-3,5% víztartalom normál körülmények között (23°C, 50% relatív páratartalom) és 9-10%-ig teljesen bemerítve. A nedvesség lágyítóként működik: növeli a rugalmasságot és az ütőszilárdságot, miközben csökkenti a szakítómodulust és a folyáshatárt. Ez nem feltétlenül hiba – az egyensúlyi állapotú PA6 dinamikus terhelési forgatókönyvekben gyakran felülmúlja a formált száraz állapotot –, de a méretváltozásokat minden precíziós tervezésnél figyelembe kell venni.

PA6 GF anyagok: Hogyan változtat meg mindent az üvegszál?

Az üveggel töltött PA6 - jellemzően PA6 GF15, PA6 GF30 vagy PA6 GF50 (15%, 30% vagy 50% üvegszál terhelést jelez) - a töltetlen alappolimertől alapvetően eltérő anyagosztályt képvisel. A mátrixba kevert rövid üvegszálak olyan összetett mikrostruktúrát hoznak létre, amely hatékonyabban adja át a terhelést, ellenáll a tartós igénybevételnek való kúszásnak, és szélesebb hőmérsékleti tartományban is megtartja a méretstabilitást.

A töltetlenről a GF30-ra történő ugrás nagyjából megháromszorozza a merevséget és több mint kétszeresére növeli a szakítószilárdságot. Ugyanakkor az üvegszál tartalom kiszorítja a polimert, csökkentve a nedvességet elnyelő anyag térfogatrészét – így a méretstabilitás lényegesen javul. A PA6 GF30 az igásló minőségű a legtöbb szerkezeti alkalmazásban, és ez az etalon, amelyhez más erősített műszaki hőre lágyuló műanyagokat hasonlítanak össze.

A PA6 GF50, bár papíron lenyűgöző, kompromisszumokat kínál: nagyobb sűrűséget, kisebb ütésállóságot a GF30-hoz képest, és nagyobb anizotrópiát (az áramlási irány és a keresztáramlás tulajdonságai jelentősen eltérnek). Általában olyan alkalmazásokhoz van fenntartva, ahol a maximális merevség nem alku tárgya, és az ütközési események nem számítanak elsődleges tervezési terhelésnek.

Autóipar: A PA6 legnagyobb egységes piaca

Az autóipar több PA6-ot – különösen PA6 GF-anyagot – fogyaszt, mint bármely más iparág. Egyetlen modern személygépjármű tartalmaz egy becslést 10-18 kg poliamid alkatrészek , a PA6 és PA66 együttesen adják ennek nagy részét. A kibocsátási célok elérése érdekében a járművek könnyűsúlyozása felé való törekvés felgyorsította a fém alkatrészek üveggel töltött nejlon szerkezetekkel való helyettesítését.

Motor és aljzat alkatrészek

A PA6 GF30 és GF35 a szívócsonkok, motorburkolatok, termosztátházak, légszűrőházak és töltőlevegő-hűtő végsapkák legjobb anyagai. Ezek az alkatrészek tartósan 120–150°C-os hőmérsékleten működnek, 180°C feletti csúcsokkal, és ki vannak téve hűtőfolyadéknak, olajködnek és üzemanyaggőznek. Az alumínium szívócsonkok PA6 GF alkatrészekre történő cseréje az 1990-es évektől kezdve tömegmegtakarítást eredményezett. 40-60% komponensenként miközben megőrzi a szerkezeti integritást, és bonyolultabb belső geometriákat tesz lehetővé fröccsöntéssel, amelyeket nehéz vagy költséges lenne önteni.

Hűtőrendszer alkatrészei

A radiátorvégtartályokat, a tágulási tartályokat, a vízszivattyú házait és a hűtőfolyadék-csövek csatlakozóit rutinszerűen PA6 GF anyagokból öntik, mert az anyag ellenáll az etilénglikol hűtőfolyadéknak való tartós kitettségnek üzemi hőmérsékleten hidrolitikus lebomlás nélkül – feltéve, hogy a megfelelő hőstabilizált minőséget használják. A hidrolízisnek ellenálló PA6 GF minőségeket kifejezetten úgy alakították ki, hogy az élettartamot 200 000 km-nél vagy 15 évnél tovább növeljék.

Szerkezeti és félszerkezeti alkatrészek

Az elülső tartóelemeket (a lökhárító homlokzata mögötti szerkezeti modult), a pedáltartókat, az ajtókilincs alapjait, a tükörházakat és a különféle tartórendszereket általában PA6 GF30-ból vagy PA6 GF35-ből készítik. Ezek az alkalmazások mind merevséget, mind ütközési energiakezelést igényelnek – egy egyensúlyt, amelyet az üveggel megerősített nylon jobban kezel, mint sok hasonló tömegű konkurens anyag.

Üzemanyag-rendszer alkatrészei

A PA6-ot üzemanyagvezeték-csatlakozókhoz, üzemanyagszűrő-házakhoz és párakezelő alkatrészekhez használják. Szénhidrogénekkel szembeni ellenálló képessége és a fröccsöntéssel szűk mérettűrések elérésének képessége – ami kritikus fontosságú a szivárgásmentes tüzelőanyag-szerelvények szempontjából – stésard választássá teszi. A tüzelőanyag-rendszerek alacsony áteresztőképességére vonatkozó szabályozási követelmények ösztönözték a többrétegű PA6 tüzelőanyag-vezetékek fejlesztését zárórétegekkel, de a szerkezeti külső réteg nejlon maradt.

Elektromos és elektronikai alkalmazások

A PA6 domináns anyag az elektromos és elektronikai (E&E) szektorban, ahol a dielektromos tulajdonságok, a lángkésleltetés (módosított minőségekben), a méretstabilitás és a feldolgozhatóság kombinációja az alkatrészek széles körét lefedi.

Csatlakozók és sorkapcsok

Az elektromos csatlakozók – az autóipari kábelköteg-csatlakozóktól az ipari sorkapcsokig – a legnagyobb volumenű PA6-alkalmazások közé tartoznak világszerte. Az anyag méretpontossága, a fémérintkezők behelyezési erői alatti kúszással szembeni ellenállása és a forrasztási eljárásokkal való kompatibilitása (különösen a hőstabil minőségben) alkalmassá teszi. A PA6 GF anyagok különösen gyakoriak a többtűs csatlakozókban, ahol a tűregisztrációs pontosság kritikus az élettartam során.

Megszakítók és kapcsolóberendezések

Az égésgátló PA6 fokozatokat (FR PA6, gyakran halogénmentes) a megszakítóházakhoz, reléalapokhoz és kapcsolóberendezés-alkatrészekhez írják elő. Ezek az osztályzatok elérik UL94 V-0 minősítések 0,8 mm vagy 1,6 mm falvastagságnál, miközben megőrzi a rövidzárlati ívesemények túléléséhez szükséges mechanikai integritást.

Kábelkezelés és vezeték

A PA6 hullámos védőcső, kábelkötegelő és tömszelencék az ipari huzalozás alapfelszereltsége. A PA6 kábelkötegelők megtartják szorítóerejüket a -40°C és 85°C közötti hőmérséklet-tartományban, és ellenállnak az UV-sugárzásnak stabil minőségben – a tulajdonságok, amelyek megmagyarázzák, hogy mindenütt jelen vannak az autók kábelkötegeiben és a kültéri elektromos berendezésekben.

Házak elektronikus eszközökhöz

Az elektromos kéziszerszámok házai, az ipari érzékelőtestek, az adagolóberendezések házai és a motorházak gyakran PA6 vagy PA6 GF anyagokból készülnek. Az üveggel töltött minőségek még vékony falú részeken is ellenállnak a vetemedésnek, és biztosítják a belső alkatrészek, például a nyomtatott áramköri lapok rögzítőoszlopai és a rögzítőelemek szoros rögzítéséhez szükséges merevséget.

Ipari gépek és mérnöki alkatrészek

A PA6 nagy múltra tekint vissza az ipari gépek terén, éppen azért, mert extrudált rúd- és lemezanyagból megmunkálható, nagy részekre önthető, vagy nagy mennyiségben fröccsönthető. Minden feldolgozási útvonal más-más alkalmazási skálához illeszkedik.

Fogaskerekek, bütyök és meghajtó alkatrészek

A PA6 fogaskerekek megtalálhatók irodai berendezésekben, készülékekben, könnyűipari gépekben és autóipari segédrendszerekben (ablakszabályzók, ülésállítók, HVAC kevert ajtók). Kb. alatti PV (nyomás-sebesség) értékeknél 0,1 MPa·m/s , a töltetlen PA6 acélnak fut kenés nélkül. E küszöbérték felett olajozott bejáratás javasolt. Az üveggel töltött PA6 fogaskerekek nagyobb teherbírást kínálnak, de feláldoznak a töltetlen minőség önkenő jellegéből, és nagyobb felületi kopást mutatnak – ezt a kompromisszumot alkalmazásonként kell értékelni.

Csapágyak, perselyek és kopóbetétek

Az öntött PA6 (monomer öntvény) nagy átmérőjű csapágygyűrűkhöz, szállítószalag vezetősínekhez és kopólemezekhez használatos mezőgazdasági, bányászati és anyagmozgató berendezésekben. Az öntött nylon akár több száz kilogrammos metszetben is előállítható és pontos tűréshatárig megmunkálható. Az acélhoz viszonyított súrlódási tényezője száraz futási körülmények között jellemzően 0,15–0,35 , ami sok kis fordulatszámú csapágyalkalmazásnál elfogadható, ahol a bronz vagy bronz hátú PTFE bélés nagy méretekben költségkímélő lenne.

Folyadékkezelés – Szivattyúk és szelepek

A PA6 járókerekek, szivattyúházak, szeleptestek és csőszerelvények az ipari környezetek széles körében kezelik a vizet, az enyhe savakat, a szénhidrogéneket és a technológiai vegyszereket. A PA6 korrózióállósága a fém alternatívákhoz képest kiküszöböli a galvanikus korrózió kockázatát és csökkenti a karbantartási ciklusokat. Magasabb nyomású vagy magasabb hőmérsékletű folyadékrendszereknél a PA6 GF anyagok helyettesítik a töltetlen minőségeket, hogy fenntartsák a méretstabilitást tartós nyomásterhelés mellett.

Szerkezeti profilok és gépvédők

Az extrudált PA6 profilokat szerkezeti keretezésre használják automatizált összeszerelő berendezésekben, robot-végfeldolgozókban és gépvédőkben. Az anyag fajlagos merevsége (merevség egységsúlyra vonatkoztatva) kedvezően versenyez az alumíniummal, ha a nedvességtartalom szabályozott. Sok gépgyártó PA6 GF profilokat ír elő a lineáris vezetősínes kocsikhoz és a pneumatikus hengervezetőkhöz, mivel az anyag tisztán forgácsol, csillapítja a vibrációt, és nem igényel az acél által megkövetelt korrózióvédő bevonatot.

Fogyasztási cikkek és sportszerek

A PA6 szívóssága, felületi minősége és festhetősége – a nylon könnyen felveszi a színezékeket – kombinációja általános választássá teszi a fogyasztói termékekben, ahol az esztétika és a tartósság egyaránt számít.

• Síkötések és bakancscsatok: A PA6 GF anyagok ellenállnak a síkötések nagy statikus és dinamikus terhelésének, miközben -30°C-os hideget is átvészelnek rideg törés nélkül.
• Kerékpáralkatrészek: a középkategóriás kerékpárok váltói, fékkarjai és kormánybilincsei PA6 GF30-at használnak, hogy csökkentsék a súlyt az alumíniummal szemben, miközben megtartják a merevséget.
• Csomagkeretek és cipzárok: Az YKK és más cipzárgyártók nagymértékben támaszkodnak a PA6-ra a cipzárfogak és a csúszótestek esetében – az anyag szívóssága és csekély súrlódása önmagával szemben ideális tulajdonsága a cipzárszerkezeteknek.
• Elektromos szerszámok: PA6 GF-ből készült fúróházak, körfűrésztestek és köszörűvédők elnyelik a motor vibrációját, ellenállnak a motorházak hőjének, és biztosítják a csapágyak beállításához szükséges szerkezeti merevséget.
• Fogkefe és testápoló burkolatok: ahol az élelmiszerekkel érintkező PA6 (megfelel az FDA vagy az EU élelmiszerrel érintkező előírásainak) biztonságos, tartós házat biztosítanak, kiváló felületkezeléssel.

Textil és szálas alkalmazások

A PA6 szál – amelyet olyan márkanéven árulnak, mint a Perlon – olyan fő felhasználási kategóriát képvisel, amely teljesen elkülönül a fent tárgyalt fröccsöntött és extrudált mérnöki alkalmazásoktól. A PA6 filament fonalat olvadékfonalak szálakká fonják, amelyek szakítószilárdsága a 4-6 cN/dtex , 20-40% körüli szakadási nyúlással – olyan tulajdonságok, amelyek alkalmassá teszik harisnyák, fehérneműk, sportruházat és műszaki textíliák viselésére.

A műszaki textilipari alkalmazásokban a PA6 szálak megtalálhatók a gumiabroncsok zsinórjában (gyakran kombinálva a feszített rétegű gumiabroncsok acélzsinórjával), a szállítószalagokban, a tengeri alkalmazásokhoz használt kötélekben és hálókban, valamint a szűrőszövetekben. A PA6 gumiabroncs zsinór rendkívül magas húzási arány mellett van feldolgozva a polimer láncok összehangolása és a fenti szilárdság elérése érdekében 8 cN/dtex , biztosítja a gumiabroncsok ismételt flexibilis kerékpározásához szükséges fáradtságállóságot.

A szőnyegfonal egy másik fontos rostfelhasználás – a PA6 szőnyegszál a lakossági és kereskedelmi szőnyegpiac jelentős részét teszi ki, és költség-teljesítmény alapján versenyez a PA66-tal és a poliészterrel. A PA6 szőnyegek újraolvaszthatók és újrafonhatók az élettartamuk végén, ami a szőnyeg-visszavételi és -újrahasznosítási programok kidolgozását eredményezte (nevezetesen az Aquafil ECONYL® eljárás, amely a PA6 szőnyeget és a halászhálókat visszaoldja kaprolaktám monomerré).

Orvosi és élelmiszerrel kapcsolatos alkalmazások

A PA6 bizonyos fokozatai élelmiszerrel érintkezésbe való megfeleléssel rendelkeznek a 10/2011 EU rendelet vagy az FDA 21 CFR előírásai szerint. Ezeket a minőségeket élelmiszer-feldolgozó berendezések alkatrészeiben használják – szállítószalag-láncszemek, vezetősínek, vágódeszka felületek és szivattyúalkatrészek élelmiszeripari folyadékkezeléshez. Az anyag gőzzel és szabványos élelmiszer-minőségű fertőtlenítőszerekkel tisztítható.

Az orvostechnikai eszközök gyártásában a PA6-ot nem beültethető alkatrészekhez használják: katétercsatlakozók, sebészeti műszerek fogantyúi, sterilizáló tálcák és berendezések házai. Az a képessége, hogy ellenáll az ismételt gőzautokláv ciklusoknak (121°C, 134°C) – különösen az üveggel erősített minőségeknél – alkalmasabbá teszi újrafeldolgozásra, mint sok más műszaki hőre lágyuló műanyag. A PA6-ot nem használják beültethető eszközökhöz, mivel fiziológiás körülmények között hosszú ideig hidrolitikusan érzékeny.

Hogyan válasszuk ki a megfelelő PA6 fokozatot

A PA6 anyagcsalád több tucat kereskedelmi minőséget fed le. A megfelelő kiválasztásához össze kell hangolni a besorolás adott tulajdonságprofilját az alkalmazás követelményeivel. Az alábbi keret a leggyakoribb döntési pontokat fedi le.

Egy kritikus pont, amelyet gyakran figyelmen kívül hagynak: Az adatlapok értékei mindig öntött állapotban vannak, kivéve, ha másként jelezzük . Valós környezetben, PA6-ot tartalmazó szerkezeti számításokhoz használjon kondicionált értékeket (50%-os relatív páratartalom egyensúly vagy teljesen telített, az üzemi körülményektől függően). A szárazon fröccsöntött húzómodulusra történő tervezés, majd a nedves környezetben történő telepítés az előre jelzettnél lényegesen nagyobb elhajlást és kúszási sebességet eredményezhet.

PA6 vs. PA66: A gyakorlati különbségek megértése

A PA6-ot és a PA66-ot gyakran összekeverik, vagy felcserélhetően használják a nem technikai jellegű megbeszélésekben. Szerkezetileg hasonlóak (mindkettő hasonló ismétlődő egység kémiájú poliamid), de különböznek az anyagválasztást befolyásoló kulcsfontosságú módokon.

• Olvadáspont: A PA66 megközelítőleg 260°C-on olvad meg, szemben a PA6 220°C-os hőmérsékletével, így a PA66 termikus peremet ad kitöltetlen formában. Mindkettő hasonló HDT-értéket ér el, ha erősen üvegerősítésű.
• Nedvesség felszívódás: A PA6 valamivel több nedvességet szív fel, mint a PA66 azonos feltételek mellett, ami kis mértékben nagyobb méretváltozást jelent.
• Feldolgozás: A PA6 szélesebb és alacsonyabb feldolgozási ablakkal rendelkezik, ami megkönnyíti a vékonyfalú és összetett geometriák formázását. Alacsonyabb olvadékviszkozitása a feldolgozási hőmérsékleten az üvegszálak kinedvesedését is elősegíti a kompaundálás során.
• Költség: A PA6-ot kaprolaktámból állítják elő, míg a PA66-ban adipinsavat és hexametilén-diamint használnak. A piaci árazás ingadozik, de a PA6 jellemzően 5-15%-kal olcsóbb kilogrammonként, ami a léptékben számít.
• Újrahasznosíthatóság: A PA6 depolimerizálható vissza kaprolaktám monomerré, magas visszanyerési hozammal, ami támogatja a zárt hurkú újrahasznosítást. A PA66 depolimerizálása technikailag lehetséges, de a kereskedelmi méretekben kevésbé fejlett.

A legtöbb alkalmazásnál 150°C alatti üzemi hőmérsékleten a PA6 GF anyagok ugyanolyan teljesítményt nyújtanak, mint a PA66 GF alacsonyabb költségek mellett. 150°C felett vagy olyan alkalmazásokban, ahol a nedvesség duzzadása kritikus, érdemes a PA66 vagy a nagyobb teljesítményű poliamidok (PA46, PA6T/66) értékelését.

PA6 és PA6 GF anyagok feldolgozása: legfontosabb szempontok

Ahhoz, hogy a legtöbbet hozhassa ki a PA6 GF anyagokból, oda kell figyelni azokra a feldolgozási körülményekre, amelyek némileg eltérnek a hőre lágyuló áruktól, például a PP-től vagy az ABS-től.

Szárítás

A PA6 higroszkópos, és feldolgozás előtt meg kell szárítani. Szabványos szárítási feltételek 80°C-on 4-6 órán keresztül párátlanító szárítóban (-30°C alatti harmatpont), hogy a nedvességtartalom 0,2% alá csökkenjen fröccsöntéshez. Az elégtelen szárítás a polimer láncok hidrolitikus lebomlását okozza az olvadékfeldolgozás során, ami alacsonyabb viszkozitást, szóródási hibákat és jelentősen csökkent mechanikai tulajdonságokat eredményez a fröccsöntött alkatrészben.

Olvadási hőmérséklet

A PA6 fröccsöntési olvadékhőmérséklete jellemzően a 240-280°C , a falvastagságtól és az alkatrész geometriájától függően. A 60-90°C-os formahőmérséklet elősegíti a jó kristályosodást és a felületi minőséget. A PA6 GF anyagoknál ezen az ablakon belül maradva megőrzi a szálak hosszát – a túlzott olvadékhőmérséklet és az agresszív csavarsebesség együttesen rontja a szálakat és csökkenti a mechanikai teljesítményt.

Szálorientáció és hegesztési vonalak

A PA6 GF anyagok üvegszálai a fröccsöntés során előnyösen az áramlási irány mentén helyezkednek el. Ez anizotróp tulajdonságokat hoz létre: az alkatrész lényegesen merevebb és erősebb áramlási irányban, mint keresztirányban. A hegesztési vonalak (ahol két áramlási front találkozik) a PA6 GF alkatrészekben akár alacsony szakítószilárdsággal is rendelkezhetnek az ömlesztett érték 30-50%-a mert a szálak párhuzamosak a hegesztési vonallal és csak a polimer mátrixon keresztül kötődnek. A kapu elhelyezésének és az alkatrészek kialakításának minimalizálnia kell a hegesztési vonalakat a nagy igénybevételnek kitett területeken.

Vetedés és zsugorodás

A PA6 GF anyagok eltérően zsugorodnak: kb 0,3-0,7% áramlási irányban and 0,8–1,3% az áramláshoz képest keresztirányban GF30 osztályokhoz. Ez a differenciális zsugorodás a sík vagy félig lapos részek vetemedésének elsődleges oka. A szimulációval vezérelt kapuelhelyezés és alkatrész-kialakítás elengedhetetlen a PA6 GF anyagokból készült lapos panelekhez és burkolatokhoz.

A PA6 fenntarthatósága és újrahasznosítása

A PA6 depolimerizálhatósága miatt a körkörös gazdaság szempontjából jobb helyzetben van, mint sok mérnöki polimer. Az ECONYL® eljárás (Aquafil) visszanyeri a kaprolaktámot a fogyasztás utáni PA6 hulladékból – beleértve a szőnyegeket, halászhálókat és az ipari hulladékot –, és újrapolimerizálja a szűz egyenértékű PA6 minőségre. Ezt a zárt hurkú kémiát kereskedelmi méretekben validálták több mint 100 000 tonna PA6 hulladék a legutóbbi jelentések óta az ECONYL® regenerációs rendszeren keresztül dolgozták fel.

A PA6 GF anyagoknál az újrahasznosítás bonyolultabb, mivel az üvegszálakat nem lehet eredeti hosszukban visszanyerni szabványos mechanikai újrahasznosítással – az újrafeldolgozás során bekövetkező szálkopás csökkenti a szálak hosszát és ezáltal a mechanikai teljesítményt. A mechanikusan újrahasznosított PA6 GF25 vagy GF30 azonban visszaforgatható alacsonyabb rosttartalmú alkalmazásokhoz. A kémiai újrahasznosítás monomerré az üveget maradékként kezeli, amelyet el kell választani, de szennyezetlen kaprolaktámot szállít a polimer frakcióból.

A bioalapú PA6 útvonalak kereskedelmi fejlesztés alatt állnak. A kaprolaktám elméletileg bioalapú lizinből vagy ciklohexánból származtatható bioalapú forrásokból, bár a teljesen bioalapú kereskedelmi PA6-ot még nem állítják elő jelentős mértékben. Több producer is bejelentett kísérleti programokat 30-100% bioalapú kaprolaktám tartalom az elkövetkező évtizedben, ami jelentősen csökkentené a PA6 termelés szénlábnyomát a jelenlegi petrolkémiai útvonalhoz képest.

Ahol a PA6 nem a megfelelő választás

A PA6 korlátainak megértése ugyanolyan fontos, mint az erősségei. Vannak olyan alkalmazások, ahol a PA6 – még üveggel töltött formában is – ártól függetlenül rossz anyag:

• Magas folyamatos hőmérséklet 180°C felett: Még a PA6 GF anyagok is kezdik elveszíteni mechanikai tulajdonságaikat tartósan 180°C feletti hőmérsékleten. Az ebbe a tartományba tartozó alkalmazásokhoz magas hőmérsékletű poliamidok (PA46, PA6T, PA9T) vagy nem poliamid mérnöki polimerek (PPS, PEEK) szükségesek.
• Erős savas környezet: A tömény savak gyorsan hidrolizálják a PA6 amidkötéseit. Az erős savas kémiai környezetben történő alkalmazásokhoz PTFE, PVDF vagy polipropilén szükséges.
• Optikai tisztaság: A PA6 a legjobb esetben is félig kristályos és áttetsző – nem tudja elérni az amorf anyagok, például a polikarbonát vagy a PMMA optikai tisztaságát.
• Nagy pontosság nedves környezetben: A ±0,1 mm-nél kisebb mérettűrést igénylő alkatrészek esetében, amelyek nedvességciklusban szenvednek, a PA6 higroszkópos duzzadása általában kizáró ok. A POM (acetál) vagy a PBT gyakori alternatívák.
• Hosszú távú beültethető orvosi eszközök: A PA6 nem biokompatibilis beültethető alkalmazásokhoz a hidrolitikus lebomlás és a lehetséges monomerek kimosódása miatt.
